聚合物抗裂抹面砂漿是針對平整度較高墻體而開發的抹灰材料，是一種既具有高分子聚合材料的柔性，又具有無機材料的耐久性的水泥基抗裂面層材料。使用后無需噴水或特殊養護。

適用范圍

1.大面積涂抹于建筑物內、外墻以及頂棚等表面的厚度不大于5mm的抹灰砂漿;
2.可以作為聚苯板EPS保溫面層、擠塑板XPS保溫面層、巖棉板保溫面層及各種保溫砂漿面層做表層抗裂處理。

技術指標

執行GB/T 25181、JG/T 483等標準

序號	檢驗項目	標準	試驗實測值
1	28d抗壓強度/Mpa	/	≥10
2	14d拉伸粘結強度/Mpa（與水泥砂漿）	≥0.30	≥0.3
3	28d收縮率/%	≤0.20	0.05～0.15
4	產品代號	DBI	-



注：水料質量比為0.19～0.22，適用于巖棉板保溫面層表面抹灰時，拉伸粘結強度均大于巖棉板的拉伸粘結強度。

使用方法

1.基面處理：
施工前，須清除基面的灰塵、油脂、顆粒等一切影響粘結性能的松散物，保持基材表面潔凈牢固。不同材質、材料接縫處的處理方法應視板縫的寬度來定，寬度較小時，可覆蓋玻纖網格布，搭接寬度應從接縫處起兩邊不得小于80mm。寬度較大時，可加釘鋼板網，網的厚度不應超過0.5mm。要求釘平釘牢，不得有鼓肚現象。
2.施工：
(1)涂抹建筑物內、外墻以及頂棚等表面時，醉高氣溫35℃高溫炎熱天氣施工前2h～15h應對墻面進行兩次以上澆水洇墻，醉高氣溫在20℃～35℃施工前3h～10h應至少澆水一次，醉高氣溫5～20℃施工前5h～15h應至少澆水一次。為聚苯板EPS保溫面層和擠塑板XPS保溫面層及各種保溫砂漿面層做表層抗裂處理時，用相應的工具或儀器檢驗粘貼好的膨脹聚苯板保溫層表面，達到規范要求方可進行抗裂砂漿抹平施工。
(2)砂漿攪拌：將25kg砂漿產品倒入盛有約5.0-5.5L清水的桶中，使用手提式攪拌機械攪拌，砂漿要攪拌均勻;
(3)砂漿使用：采用薄層砂漿施工法抹灰時，宜一次成活平整，厚度不應大于5mm;為聚苯板EPS保溫面層、擠塑板XPS保溫面層、巖棉板保溫面層及各種保溫砂漿面層做表層抗裂處理時，分兩次施工，首先涂抹抗裂抹面砂漿并內置耐堿玻纖網格布，將制備好的抗裂抹面砂漿均勻地涂抹在保溫板上，厚度約2mm，注意確保砂漿與保溫板黏結良好，或者采用齒形鏝刀在上面來回拉涂，分配物料并保證黏結良好，防止空鼓。用不銹鋼抹子在EPS 板表面均勻涂抹一層面積略大于一塊玻纖網的砂漿，厚度約為2㎜。立即將網格布壓入濕的抹面膠漿中。待抹面膠漿稍干硬至可以碰觸時繼續第二次涂抹，使網格布全部覆蓋。
3.養護：使用后無需噴水或特殊養護。

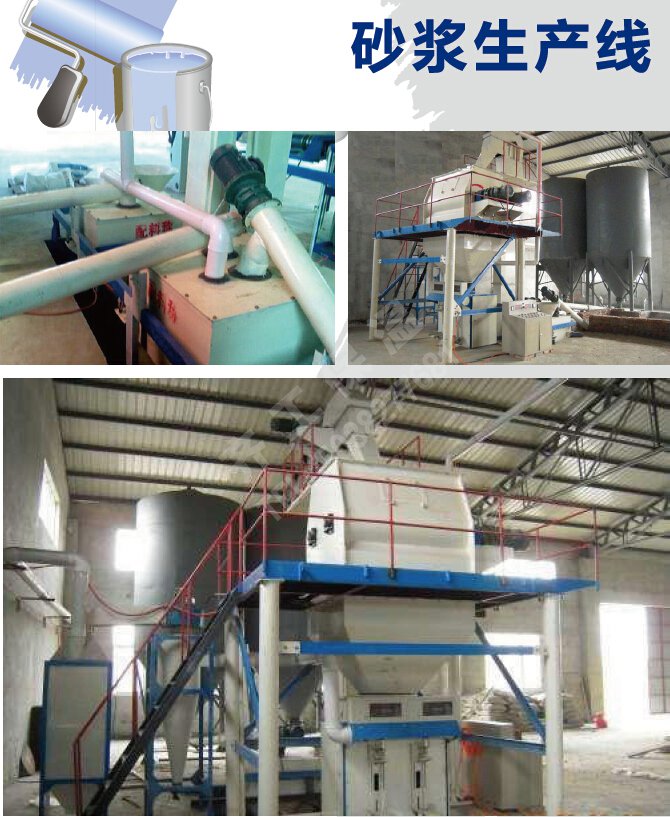

砂漿生產線展示：

包裝與保存

袋裝，25kg/袋。產品應貯存于陰涼、干燥、通風處，注意防潮。保質期6個月。



注意事項

1.調好的漿料宜在2小時內用完，時間延長自流平漿體會逐漸凝結而失去工作性。
2.正常施工溫度為5-35oC;5oC以下施工時，應按冬期施工規范進行。35℃以上高溫天氣施工時，應嚴禁過多加水，否則會出現泌水、收縮增大甚至開裂等問題;
3.施工完畢，皮膚如粘上漿，及時用清水沖洗，如不慎入眼，應用清水沖洗，若問題嚴重應及時就醫處理;
4.嚴禁摻和雜料。聚合物抗裂抹面砂漿為成品砂漿，工地在施工時不得再添加黃沙、石膏等任何固體組分，直接加適量水使用，如違規添加其他組分所產生的后果，我公司將不予承擔;
5.特別注意：在5級以上大風天氣和雨天不得施工。
